Mik azok a precíziós golyós zár ütések?

Precíziós Ball Lock ütésekkulcsfontosságú szerszámalkatrészek a fémbélyegzési és -matrica-készítési műveletekben, amelyek gyors cserélhető „golyózár” mechanizmust használnak a gyors behelyezés és eltávolítás érdekében. Ez az útmutató elmagyarázza, mik ezek, hogyan működnek, hol használják őket, és hogyan válasszuk ki a megfelelő típust a gyártási folyamathoz – iparági összefüggésekkel és a döntéshozatalt segítő példákkal.

Tartalomjegyzék

• Mik azok a precíziós golyós zár ütések?
• Hogyan működnek a Ball Lock ütések?
• Miért használjunk precíziós golyós ütéseket?
• Milyen típusú golyós ütések léteznek?
• Hogyan válasszuk ki a megfelelő golyós rögzítő ütést?
• Gyakran Ismételt Kérdések (GYIK)

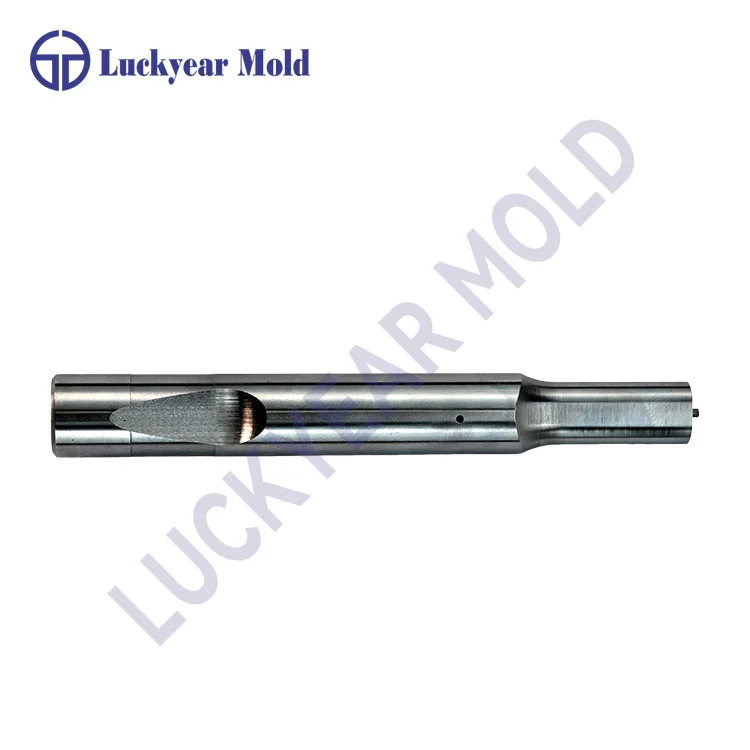

Mik azok a precíziós golyós zár ütések?

A precíziós golyós záró lyukasztók speciális fémbélyegző szerszámok, amelyek lyukak vagy formák létrehozására szolgálnak fémlemezekben vagy más anyagokban egy reteszgolyón alapuló gyorscserélő mechanizmus segítségével. Kiváló minőségű szerszámacélokból, például SKH51-ből, SKD11-ből vagy ezzel egyenértékű anyagokból készülnek, és precíz tűrések szerint gyártják az ipari szerszámalkalmazások megismételhető teljesítménye érdekében.

Ellentétben a szabványos lyukasztókkal, amelyeket rögzített rögzítéssel préselnek vagy ütnek bele a szerszámtartóba, a Ball Lock Punches egy kis acélgolyón és hornyon keresztül „rögzül” a tartóba, lehetővé téve a gyors eltávolítást és cserét a teljes szerszámrendszer szétszerelése nélkül. Ez a mechanizmus jelentősen csökkenti az állásidőt a szerszámok karbantartása vagy cseréje során.

Hogyan működnek a Ball Lock ütések?

A precíziós Ball Lock Punch működési elve egyedülálló, gyorsan cserélhető reteszelő rendszerén alapul:

• Egy gömb alakú golyó a lyukasztó szárán lévő horonyban helyezkedik el.
• A labda az ütésrögzítő egy megfelelő bemélyedéséhez kapcsolódik.
• Amikor elhelyezkedik, a golyó a helyén rögzíti a lyukasztót, biztonságosan tartja azt a bélyegzési vagy alakítási műveletek során.
• Egy speciális kioldószerszám leválasztja a labdát, lehetővé téve, hogy a lyukasztó könnyen eltávolítható a tartóból a szerszám szerkezetének szétszerelése nélkül.

Ez a rendszer ellentétben áll a hagyományos préselhető szerszámokkal, amelyek jelentős bontási időt igényelnek a szerszámelemek cseréjéhez vagy beállításához.

Miért használjunk precíziós golyós ütéseket?

A Precision Ball Lock Punches használatának előnyei különösen nyilvánvalóak közepes és nagy volumenű gyártási környezetekben:

Haszon	Magyarázat
Gyors csere	A golyós zárszerkezet lehetővé teszi a lyukasztó gyors cseréjét a szerszám eltávolítása nélkül, csökkentve a karbantartási állásidőt.
Fokozott pontosság	Magas tűréshatárokkal gyártva, biztosítva az egyenletes furatminőséget és beállítást.
Sokoldalúság	Könnyű és nagy teherbírású kivitelben is kapható, kilökővel vagy anélkül.
Csökkentett állásidő	A kopott vagy sérült lyukasztók gyors eltávolítása felgyorsítja a karbantartási ciklusokat.

Ezek az előnyök a Ball Lock Punches-t általánossá teszik az autóipari bélyegzésben, készülékgyártásban és ipari szerszámgyártásban, ahol az üzemidő és az alkatrészek konzisztenciája kritikus fontosságú.

Milyen típusú golyós ütések léteznek?

A precíziós golyós rögzítő lyukasztók számos konfigurációban kaphatók az alkalmazási igényektől függően:

• Könnyű golyós zár ütések– Alkalmas lágyabb anyagokhoz és közepes pontosságú alkalmazásokhoz.
• Nagy teherbírású Ball Lock ütések– Vastagabb anyagokhoz és nagyobb terhelésű műveletekhez használható.
• Ball Lock Ejector ütések– Beépített kidobócsappal rendelkezik, amely megakadályozza a csigák behúzását.
• Pont nagyobb, mint a szár minták– Szűk matricaterekben hagyjon nagyobb lyukasztóhegyeket, mint a szár átmérője.

Hogyan válasszuk ki a megfelelő golyós rögzítő ütést?

A megfelelő Ball Lock Punch kiválasztása több tényezőtől függ:

1. Anyagvastagság és keménység– A nehezebb, keményebb anyagok gyakran nagy teherbírású lyukasztást igényelnek; puhább, vékony anyagok könnyű teherbírású stílusokat használhatnak.
2. Gyártási mennyiség– A nagy mennyiségek előnye a kidobó kialakítás, amely elkerüli a csigával kapcsolatos problémákat.
3. Szerszámkompatibilitás– Győződjön meg arról, hogy a lyukasztó átmérője és a rögzítőrendszerek megfelelnek a gép szabványainak (pl. ANSI golyósülés szabványoknak).
4. Szervizelhetőség– A Ball Lock megkönnyíti a karbantartást, ha gyors átállásra van szükség.

Gyakran Ismételt Kérdések (GYIK)

Milyen anyagokból készülnek a Precision Ball Lock lyukasztók?

A legtöbb precíziós golyószáras lyukasztó kiváló minőségű szerszámacélból készül, mint például SKH51, SKD11 vagy ezzel egyenértékű. Ezek az anyagok biztosítják az ismételt sajtolási műveletekhez szükséges keménységet és kopásállóságot.

Hogyan javítja a golyós zárszerkezet a szerszámok üzemidejét?

A golyós zárszerkezet lehetővé teszi a lyukasztók gyors behelyezését és eltávolítását a tartókból anélkül, hogy a teljes szerszámot szét kellene szerelni. Ez felgyorsítja a karbantartást és csökkenti a termelési állásidőt.

Használhatók-e a golyós záró ütések kilökőrendszerekkel?

Igen, léteznek beépített kidobókkal tervezett golyószár-lyukasztók (gyakran Ball Lock Ejector lyukasztóknak nevezik), amelyek segítenek megakadályozni a csigák behúzását és javítják a szerszám teljesítményét bizonyos alkalmazásokban.

Mely iparágakban használnak általában golyószárat?

A golyószár-lyukasztókat széles körben használják az autógyártásban, a készülékgyártásban és az ipari szerszámgyártásban, ahol gyakoriak a fémlemez-műveletek, és elengedhetetlen a pontosság.

A Ball Lock Punches szabványosak?

A gömbzár funkció megfelel az olyan szabványoknak, mint az ANSI B94.17 a megfelelő rögzítés és a biztonság érdekében, de a pontos méretek és profilok gyártónként változhatnak. A lyukasztórögzítők és mérőeszközök megfelelő elhelyezkedésének ellenőrzése segít megelőzni a problémákat.

Nagy pontosságú szerszámozási igények esetén fontolja meg az iparág vezetőivel való együttműködést, mint plDongguan Luckyear Precision Mold Parts Co., Ltd.akik precíziós szerszámozási alkatrészekre szakosodtak, beleértve a golyós rögzítő ütéseket.
