A sajtolás és fröccsöntés világában a lyukasztó az egyik legkritikusabb, mégis gyakran figyelmen kívül hagyott alkatrész. Mivel az anyaggal közvetlenül érintkező rész elválasztja vagy plasztikusan deformálja azt, aszabványos lyukasztóA teljesítmény közvetlenül meghatározza a termék minőségét, a termelés hatékonyságát és a szerszámköltséget. Legyen szó nagy sebességű sajtolósorról vagy precíziós alakításról, a szabványos lyukasztás gyakorlati szempontjainak ismerete – az anyagválasztástól a karbantartási fegyelemig – elengedhetetlen a gyártási folyamat optimalizálásához.

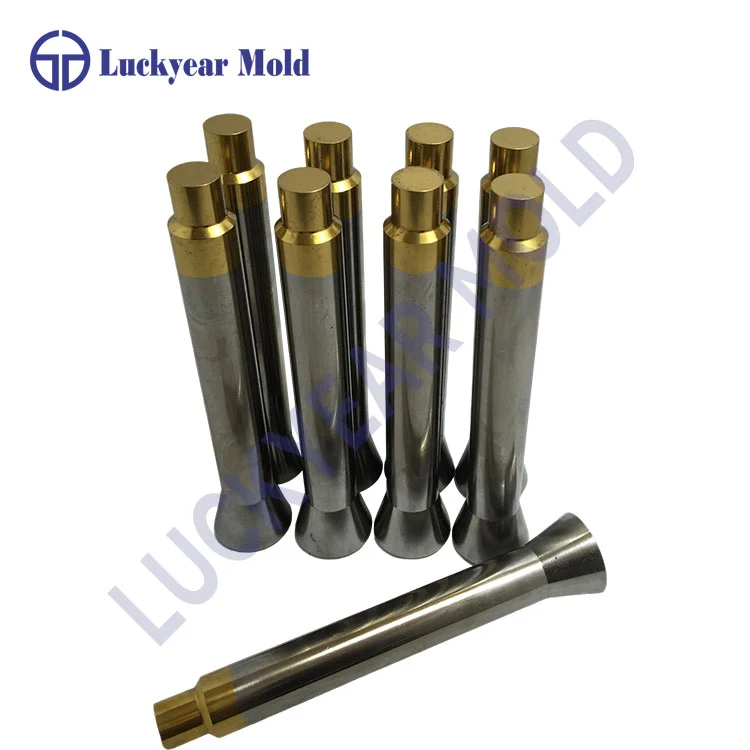

A szabványos lyukasztó, más néven lyukasztócsap, bélyegző lyukasztó vagy egyszerűen lyukasztó, egy sajtolószerszámba szerelt fém alkatrész, amely folyamatos lyukasztási, kivágási vagy alakítási műveleteket végez. A szerszámmal együtt működik, hogy a munkadarab anyagát a kívánt termékre vagy félkész alkatrészre leválasztja vagy formálja.
A szabványos lyukasztók különféle konfigurációkban kaphatók, hogy megfeleljenek a különböző alkalmazásoknak. A gyakori típusok közé tartoznak a T-típusú szabványos lyukasztók, a B-típusú szabványos lyukasztók, az irányított lyukasztók, az al-matricák és az alakító lyukasztók. A lyukasztót "szabványsá" az teszi, hogy méretei és specifikációi megfelelnek az olyan bevett nemzetközi szabványoknak, mint az ISO, DIN, JIS, HASCO, DME vagy MISUMI, biztosítva a felcserélhetőséget és a kiszámítható teljesítményt.
A lyukasztó anyagának megválasztása közvetlenül befolyásolja a szerszám élettartamát, kopásállóságát és költségét. Íme a legszélesebb körben használt anyagok:
| Anyag | Kulcstulajdonságok | Tipikus alkalmazás |
|---|---|---|
| Ötvözött szerszámacél | Jó kopásállóság, költséghatékony | Általános bélyegzés, alacsony és közepes szilárdságú anyagok |
| Nagy sebességű acél | Nagy keménység, hőállóság, ideális nagy sebességű bélyegzéshez | Nagy sebességű gyártás, vékonyabb anyagok |
| Volfrámkarbid | Rendkívül nagy keménység, kiváló kopásállóság | Nagy mennyiségű gyártás, koptató anyagok, nagy ütési terhelések |
| Porkohászati acélok | Egységes szerkezet, kiváló szívósság és kopásállóság | Igényes alkalmazások, hosszú távú gyártás |
A lyukasztás élettartamának meghosszabbítása érdekében gyakran alkalmaznak felületkezeléseket:
TiN – Arany színű, kiváló kopásállóságot biztosítA szabványos lyukasztók szűk tűrések szerint készülnek. A minőségi szabványos ütés általában a következőket nyújtja:
Átmérőtűrés: ±0,001 mm és ±0,002 mm között
Koncentricitás: 0,002 mm-en belül
Kerekség: 0,003 mm-en belül
Felületi érdesség: Ra 0,04 - Ra 0,4
A kiválasztásnak az alkalmazás konkrét követelményei alapján kell történnie. Vegye figyelembe ezeket a tényezőket:
A lyukasztó anyagának meg kell egyeznie a munkadarab anyagával. Puha anyagokhoz, mint például alumínium vagy lágyacél, elegendő lehet az ötvözött szerszámacél. Rozsdamentes acél vagy nagy szilárdságú ötvözetek esetén gyorsacél vagy keményfém ajánlott.
A szabványos lyukasztásoknak meg kell felelniük a felcserélhetőségre vonatkozó elismert szabványoknak:
ISO 8020 – Nemzetközi szabvány a lyukasztásokhozÜgyeljen a munkarész átmérőjére, a beépítési szakasz méreteire és a teljes hosszra. Ezeknek meg kell felelniük a szerszámkészlet specifikációinak.
A bélyeg és a szerszám közötti illeszkedés döntő tényező a bélyegzés minőségében. A megfelelő hézag tiszta nyírást biztosít, minimalizálja a sorjaképződést és meghosszabbítja a szerszám élettartamát.
| Felmentés | Hatás |
|---|---|
| Túl nagy | Nehéz sorja, durva nyírt élek, anyagtorzulás |
| Túl kicsi | Túlzott szerszámkopás, megnövekedett űrtartalom, ütési törés veszélye |
| Optimális | Tiszta nyírás, minimális sorja, kiegyensúlyozott szerszámélettartam |
Általában a lyukasztó átmérőjének valamivel kisebbnek kell lennie, mint a szerszám nyílása a megfelelő hézag biztosítása érdekében. Ennek az illeszkedésnek az elérése és fenntartása precíziós gyártást és rendszeres ellenőrzést igényel.
A megfelelő telepítés biztosítja, hogy a lyukasztó a tervezett módon működjön:
Ellenőrizze az igazítást: Győződjön meg arról, hogy a lyukasztó és a szerszám koncentrikus, hogy elkerülje az oldalsó terhelést.
Ellenőrizze a rögzítést: Használja a megfelelő rögzítőt, és győződjön meg arról, hogy a lyukasztó megfelelően rögzítve van.
A távolság megerősítése: Győződjön meg arról, hogy a lyukasztás és a szerszám közötti távolság a megadott tartományon belül van.
Ellenőrizze a kenést: Vigyen fel megfelelő kenőanyagot a súrlódás és a hőképződés csökkentése érdekében.
Az ütések elsősorban két mechanizmuson keresztül hibáznak: kopás és törés.
| Hiba mód | Jelek | Megelőzés |
|---|---|---|
| Kopás / éllekerekítés | Megnövekedett sorja, csökkent nyírási felület, növekvő tonnatartalom | Rendszeres ellenőrzés, időben történő újraélezés |
| Törés/törés | Hirtelen meghibásodás, látható repedések | Kerülje a túlterhelést, tartsa be a megfelelő távolságot, használjon megfelelő anyagot |
| Deformáció / hajlítás | Tartós torzítás | Csökkentse az űrtartalmat; biztosítsa a megfelelő anyagkeménységet |
A lyukasztókarbantartás egyik leggyakoribb hibája, hogy megvárja, amíg az alkatrészeken látható sorja nem látható, mielőtt intézkedne. Mire a sorja láthatóvá válik, a lyukasztó éle már jelentős sugarat fejlesztett ki, és órák óta halmozódnak a sérülések.
Tekintsük ezt a valós forgatókönyvet: Ha minimális kopás mellett eltávolít egy lyukasztót az újraélezéshez, az eltávolítás kicsi. De ha megvárja, amíg a sorja cselekvésre kényszeríti, a kopás sokkal jelentősebbé válhat. Ennek az élnek a tisztítása sokkal több szerszámélettartamot fogyaszt egyetlen reaktív ciklus alatt, mint amennyi a proaktív karbantartás során elveszett volna.
| Frekvencia | Feladat |
|---|---|
| Minden futás után | Tisztítsa meg a lyukasztó felületét; távolítsa el a törmeléket és a kenőanyag maradványokat |
| Napi | Vizsgálja meg, hogy nem látható-e kopás, élek lekerekítése vagy repedés |
| Ciklusszám szerint | Újraélesítés a löketszám alapján |
| Szükség szerint | Sorjázó; kenőanyagot alkalmazzon; ellenőrizze a méreteket |
A kis ütéseket gyakrabban kell ellenőrizni a nagyobb felületi nyomás és a gyorsabb hőfelhalmozódás miatt. Ellenőrzött körülmények között a nagyobb ütések hosszabb időközökre is kiterjedhetnek.
Látható éllekerekítés
A szükséges tonnatartalom növelése az alapértékhez képest
Csökkentett nyírófelület százalékos aránya a bélyegzett részeken
Egyenetlen minőséget vagy méreteltérést mutató alkatrészek
A szabványos lyukasztókat gyakorlatilag minden gyártási ágazatban használják:
| Ipar | Alkalmazás |
|---|---|
| Autóipar | Karosszériaelemek, alvázelemek, kárpitelemek bélyegzése |
| Elektronika | Csatlakozókapcsok, vezetékkeretek, árnyékoló dobozok kilyukasztása |
| Orvosi | Sebészeti műszerek, készülékházak formázása |
| Repülőgép | Szerkezeti elemek precíziós sajtolása |
| Fogyasztási cikkek | Készülékpanelek, csomagolóelemek, hardver |
| Formagyártás | Műanyag fröccsöntő alkatrészek, fröccsöntő alkatrészek |
A szabványos lyukasztó gyakorlati értéke meghaladja a vételárát. Vegye figyelembe ezeket a költségtényezőket:
Kezdeti költség: A jobb minőségű anyagok magasabb előzetes költséggel, de hosszabb élettartammal rendelkeznek.A gazdaságos édes pont nem feltétlenül a legolcsóbb, és nem a legdrágább – ez az, amelyik a legalacsonyabb összköltséget nyújtja bélyegzett alkatrészenként a teljes életciklusa során.
Aszabványos lyukasztóa bélyegzési folyamat kis eleme lehet, de a termelékenységre, a minőségre és a költségekre gyakorolt hatása óriási. A gyakorlati siker az alkalmazásnak megfelelő anyag és konfiguráció kiválasztásával kezdődik, a megfelelő telepítéssel és hézagkezeléssel folytatódik, és a fegyelmezett karbantartásban csúcsosodik ki – nem a látható meghibásodásra várva, hanem a mért kopás- és ciklusszámok alapján kell cselekedni. Ha egy folyamatmérnök gondolkodásmódjával közelíti meg az ütéseket, a geometriára, az anyagtudományra és a kopásfizikára összpontosítva, akkor egy fogyó alkatrészt megbízható gyártási eszközzé alakít.
