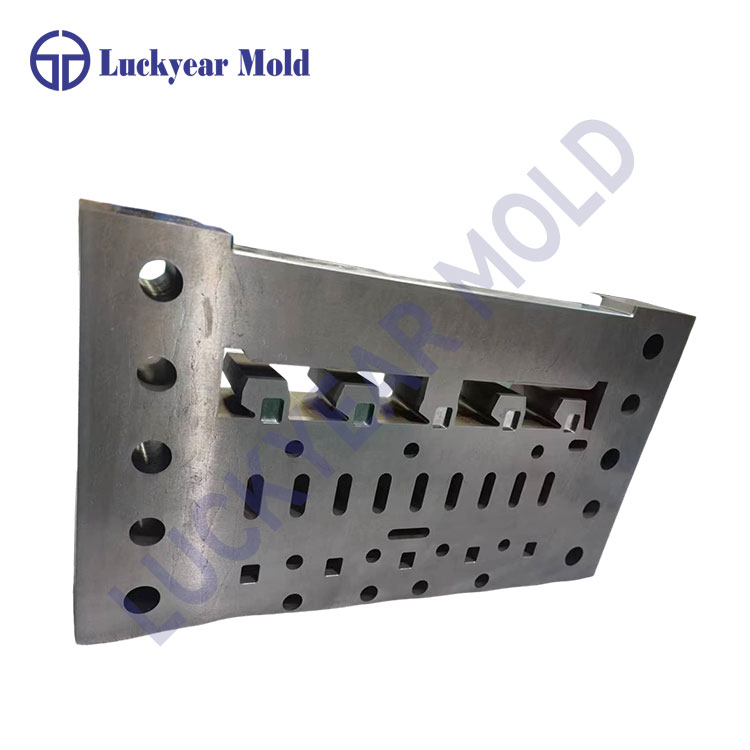

CNC megmunkálási formalemezekdöntő szerepet játszanak a modern formarendszerek stabilitásában, tartósságában és pontosságában. Ahogy a gyártás egyre igényesebbé válik, az iparágaknak olyan formaalapokra van szükségük, amelyek egyenletes méretintegritást, kiváló megmunkálhatóságot és hosszú távú teljesítményt biztosítanak. A kiváló minőségű CNC megmunkáló szerszámlemezek biztosítják, hogy a kritikus formaelemek tökéletesen illeszkedjenek, ellenálljanak az ismétlődő igénybevételnek, és hatékony gyártási ciklusokat támogassanak a műanyag fröccsöntés, fröccsöntés, sajtolás és precíziós szerszámozás során.
A Dongguan Luckyear Precision Mold Parts Co., Ltd. a precíziós formákhoz tervezett CNC megmunkáló formalemezek gyártására specializálódott, amelyek stabil anyagtulajdonságokat, szűk tűréseket és kiváló síkságot biztosítanak, hogy segítsék a gyártókat az optimalizált termelékenység elérésében.
A CNC megmunkáló szerszámlemezeknek egyesíteniük kell az erőt, a keménységet, a stabilitást és a megmunkálhatóságot. A prémium formázólemezek kiválasztása és feldolgozása az alábbiak szerint történik:
Anyag egységessége– egyenletes keménység biztosítása a felülettől a magig.
Méretpontosság– minimális vetemedés és torzítás a megmunkálás után.
Felületi minőség– a simább felületek csökkentik a súrlódást és javítják a penész élettartamát.
Nagy terhelhetőség– ellenáll az ütéseknek és a hőingadozásoknak.
Testreszabható megmunkálási lehetőségek– beleértve a fúrást, marást, menetfúrást és köszörülést.
A Dongguan Luckyear Precision Mold Parts Co., Ltd. fejlett CNC-központokat használ, hogy szigorú tűréseket garantáljon az egyedi szerszámlemez-alkalmazásokhoz.
1. Fokozott pontosság
A CNC megmunkálás biztosítja, hogy minden lemez pontos vastagságot, párhuzamosságot és merőlegességet érjen el. Ez közvetlenül javítja a penészüreg beállítását és a végtermék minőségét.
2. Csökkentett megmunkálási idő
Az előre megmunkált lemezek szükségtelenné teszik a kiterjedt kézi beállítást, így a formagyártók felgyorsíthatják a teljes gyártást.
3. Hosszabb penészélettartam
A stabil formázólemezek csökkentik a feszültségkoncentrációt és a deformációt a magas hőmérsékletű vagy nagynyomású fröccsöntési ciklusok során.
4. Jobb anyagkompatibilitás
Az olyan opciók, mint a P20, 1.2344, 1.2312, S50C, 718 és mások, biztosítják, hogy a lemezek műanyagokon, fémeken és nagy kopású alkalmazásokon is használhatók legyenek.
A CNC megmunkáló formalemezeket széles körben használják:
Műanyag fröccsöntő alapok
Présöntő formaalapok
Precíziós bélyegzőszerszámok
Autóipari alkatrészek öntőformái
Elektronikus eszközöntőformák
Orvosi és optikai alkatrészek szerszámozása
Egyedi ipari rögzítőlemezek
Mechanikai stabilitásuk ideálissá teszi őket nagy igénybevételű, ismételt, pontos ciklusokat igénylő területeken.
Az alábbiakban egy egyszerűsített paramétertáblázat látható a professzionális formalemez konfiguráció bemutatására:
CNC megmunkálási formalemezek műszaki paraméterei
| Specifikáció kategória | Részletek |
|---|---|
| Anyaglehetőségek | P20, 1,2344/H13, 1,2738, S45C, S50C, 718, SKD61 |
| Keménységi tartomány | 28-35 HRC (P20), 38-52 HRC (H13/SKD61), Egyedi edzés elérhető |
| Vastagsági tartomány | 10 mm–500 mm (testreszabott) |
| Max lemezméret | Akár 2000 mm × 3000 mm (anyagtípustól függően) |
| Laposság tolerancia | ≤0,02 mm/100 mm |
| Párhuzamosság | ≤0,015 mm |
| Felületi érdesség | Ra 0,8-1,6 μm (precíziós csiszolás után) |
| Megmunkálási szolgáltatások | CNC marás, CNC fúrás, köszörülés, menetfúrás, letörés, szikraforgácsolás előkészítés |
| Testreszabás | Lyukak, rések, zsebek, hűtőcsatornák, gravírozás |
A Dongguan Luckyear Precision Mold Parts Co., Ltd. teljes körű testreszabást kínál a nagy formákban, az autóipari szerszámokban és a nagy pontosságú elektronikában használt formalemezekhez.
P20 / 1.2311 (előedzett acél)
Jó szívósság és megmunkálhatóság
Ideális műanyag fröccsöntő szerszámokhoz
1.2344 / H13 (Hot-Work Tool Steel)
Kiváló hőállóság
Alkalmas présöntő formákhoz
1.2738 (előedzett ötvözött acél)
Jobb polírozhatóság
Gyakori a nagy formaalapoknál
S50C / S45C (szénacél)
Alacsonyabb költség
Alkalmas nem kritikus formalemezekhez
A megfelelő anyag kiválasztása hosszabb élettartamot, alacsonyabb megmunkálási költségeket és stabil formázási teljesítményt biztosít.
1. Precíziós gyártás
A fejlett CNC központokkal és szigorú minőségellenőrzéssel minden formalemez megfelel a nemzetközi pontossági szabványoknak.
2. Széles anyagkészlet
A szerszámacélok stabil ellátása gyors gyártást és állandó minőséget biztosít.
3. Egyedi mérnöki támogatás
Tervezésoptimalizálást, megmunkálási javaslatokat és anyagajánlásokat adunk a formafunkció alapján.
4. Professzionális exportcsomagolás
A rozsdamentes védelem és a biztonságos tálcák garantálják, hogy a lemezek azonnali megmunkálásra vagy összeszerelésre készen érkeznek.
5. Megbízható szállítási idő
A gyors megmunkálási ciklusok biztosítják, hogy az ügyfelek versenyképes gyártási ütemtervet tartsanak fenn.
1. Anyagválasztás
A nyersanyagokat megbízható acélszállítóktól szerzik be, hogy biztosítsák a keménység állandóságát.
2. Nagyoló megmunkálás
A CNC marás előkészíti az alapformát és eltávolítja a feszültséget.
3. Stresszoldó kezelés
Csökkenti a belső deformációt a stabil formázási teljesítmény érdekében.
4. Precíziós köszörülés és marás
Eléri a kívánt vastagságot, síkságot és párhuzamosságot.
5. CNC fúrás és hornyolás
Pontos lyukakat, zsebeket és csatornákat hoz létre a rajzok szerint.
6. Végső minőségellenőrzés
Minden lemezt CMM-mel, mikrométerekkel és keménységmérőkkel mérnek.
Magasabb termelési teljesítménya stabilitás és a csökkentett átdolgozás miatt
Alacsonyabb karbantartási költségektartós anyagokon keresztül
Javított öntőforma ismételhetőségpontos megmunkálással
Jobb termékkonzisztenciaminden gyártási ciklusban
Rövidebb öntőforma összeszerelési időa pontos lemezméreteknek köszönhetően
Q1: Milyen tényezőket kell figyelembe venni a CNC megmunkáló formalemezek kiválasztásakor?
A1: Vegye figyelembe az anyag keménységét, termikus stabilitását, megmunkálhatóságát, síkossági tűrését és azt, hogy a lemezeket fröccsöntéshez, fröccsöntéshez vagy sajtoláshoz használják-e.
Q2: Hogyan javítják a CNC megmunkálási formalemezek a pontosságot a fröccsöntési alkalmazásokban?
A2: Pontos vastagságuk, párhuzamosságuk és felületi minőségük tökéletes igazodást biztosít a formaelemek között, csökkentve a villanást, a deformációt és a ciklusidőt.
3. kérdés: Testreszabhatók a CNC megmunkáló formalemezek összetett tervekhez?
A3: Igen. Megmunkálhatók hűtőcsatornákkal, menetes furatokkal, hornyokkal, zsebekkel, részletes rajzok alapján gravírozással.
Q4: Milyen anyagokat ajánlunk magas hőmérsékletű vagy nagynyomású formákhoz?
A4: Az olyan anyagok, mint a H13 (1.2344) vagy az SKD61, nagy hőállóságot és kopásállóságot kínálnak az igényes fröccsöntési vagy melegcsatornás alkalmazásokhoz.
Professzionális mérnöki támogatásért, testreszabott megmunkálási megoldásokért vagy CNC megmunkáló formalemezek tömeges gyártásához kérjük,érintkezés Dongguan Luckyear Precision Mold Parts Co., Ltd.Csapatunk gyors reagálást, műszaki útmutatást és nagy pontosságú formalemezgyártást biztosít a globális ügyfelek számára.
